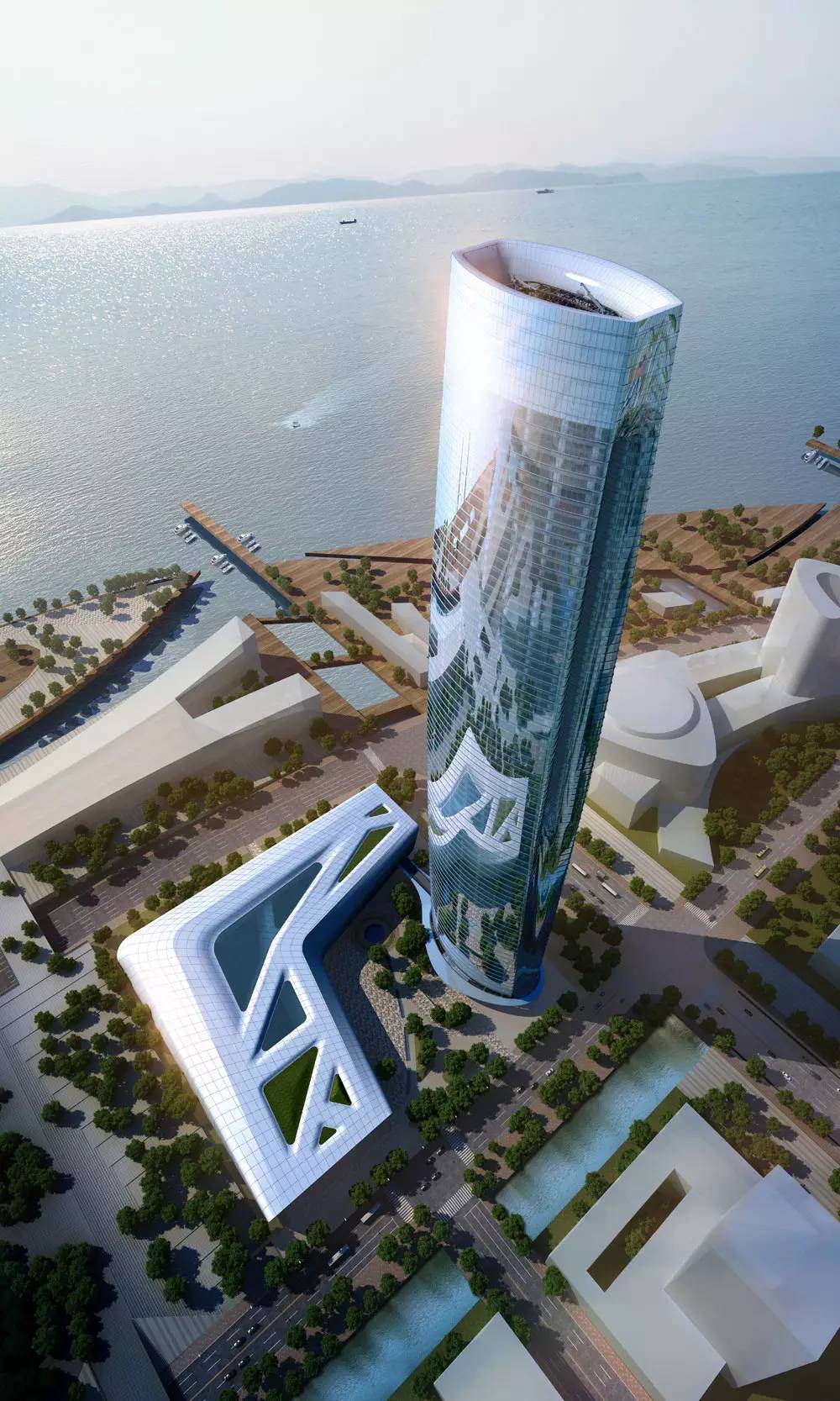

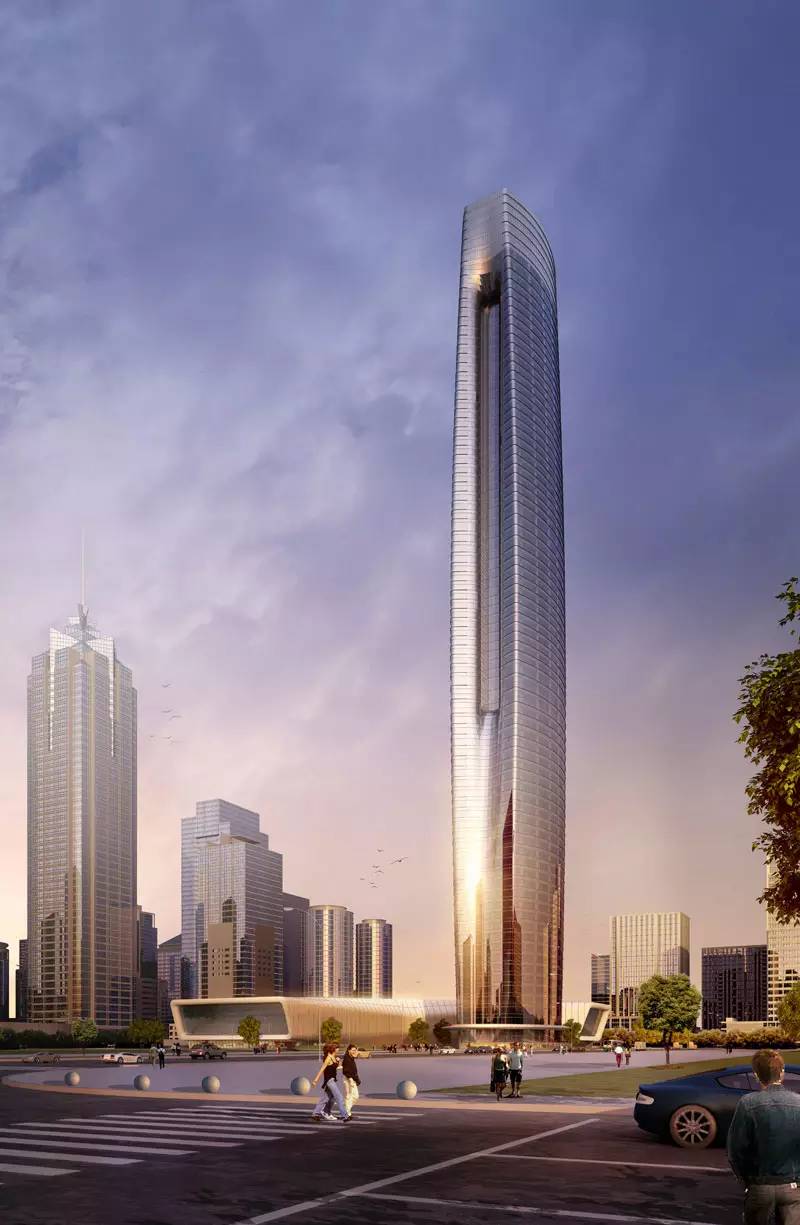

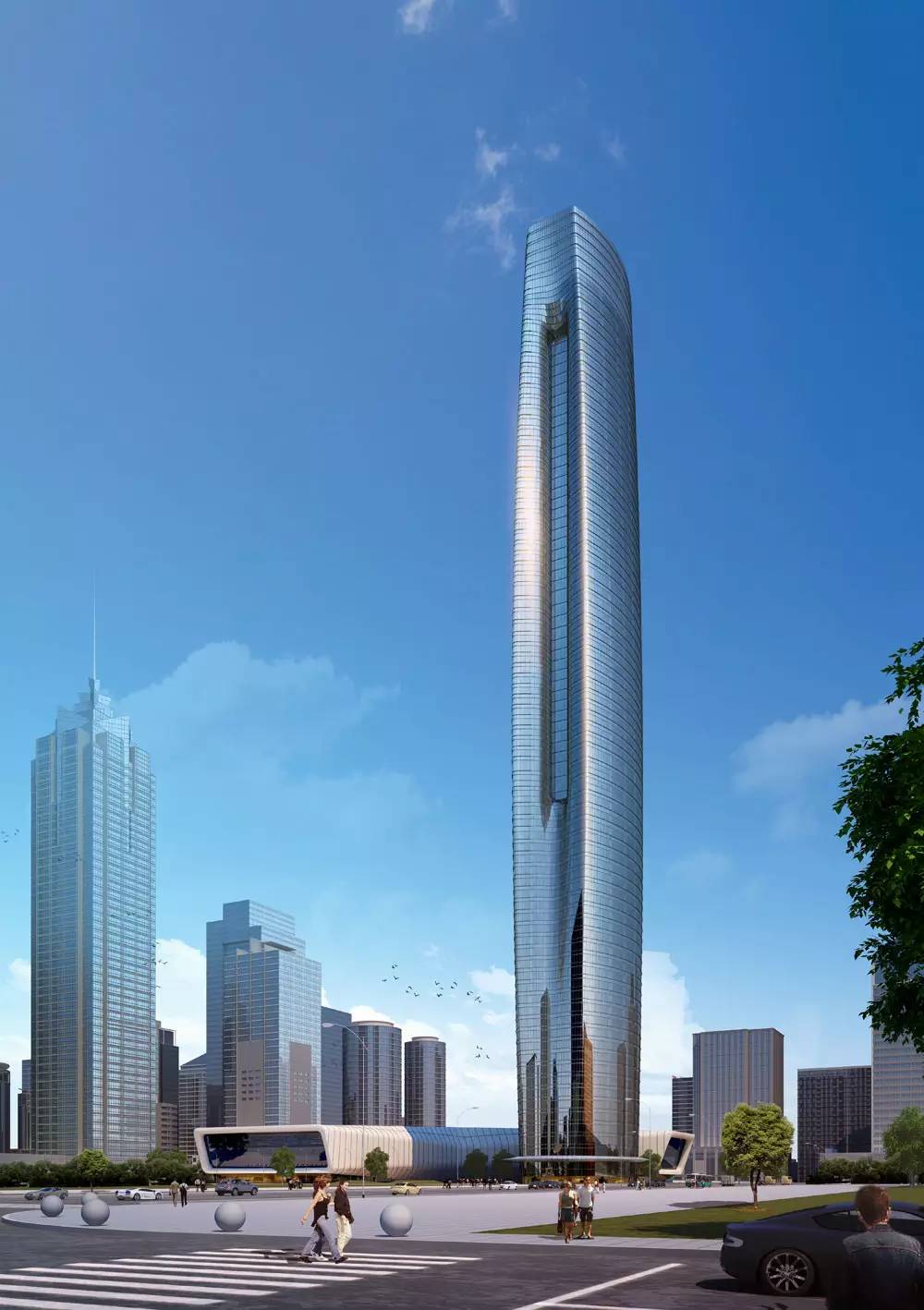

“雙曲面”造型是吳江綠地建筑的標志性特點，工程橫剖及豎剖均為曲面，整體造型為“雙曲面”。運用BIM對建筑外立面所有板塊進行建模分析，分析結果顯示除東西面B系統外，大面每個四邊形板塊的四點均不共面，每個板塊都存在一定的翹曲值。傳統施工工藝為實現建筑效果，需要對型材進行冷彎處理，玻璃采用雙曲玻璃。傳統施工工藝確實能實現雙曲面造型效果，但是施工成本耗費太高，不能滿足業主對于成本控制的要求。

金螳螂幕墻突破傳統，另辟蹊徑，用精湛技藝，挑戰358米超高層的“雙曲面”造型，將在吳江綠地施工過程中使用彈性冷彎成型技術，運用BIM對10772個單元板塊翹曲值進行分析，并運用ANSYS對單元板塊進行冷彎受力分析后，最終確定大部分板塊采用工廠加工成平板單元，現場直接冷彎安裝;少部分翹曲值較大的板塊采用工廠組異形框進行玻璃冷彎組成異形單元板塊，現場直接安裝;對于極少數翹曲值太大不能實現冷彎的板塊采用傳統雙曲玻璃與冷彎型材結合的方法進行安裝。

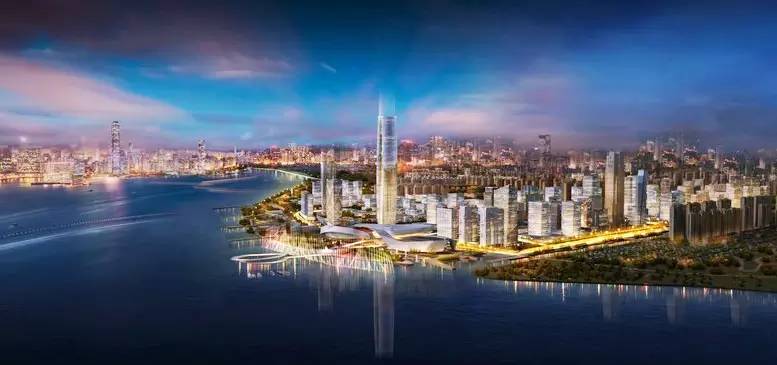

金螳螂幕墻通過以上的分類施工，在保證工程質量的同時能夠?qū)崿F(xiàn)對成本控制的要求，最終將工程外觀效果完美的呈現在大眾面前，吳江綠地工程建成后，作為吳江第一高樓，將是蘇州又一座地標性建筑。
